JK BMS lädt oder entlädt nicht: Warum der MOSFET aus ist

Ein JK BMS, das nicht lädt oder nicht entlädt, hat seinen Lade- oder Entlade-MOSFET abgeschaltet, und dafür gibt es immer einen Grund. Meist hat eine Zelle eine Spannungsgrenze erreicht, eine Temperaturgrenze ist aktiv, ein Überstromschutz wartet seine Freigabezeit ab, oder der Lade- oder Entladeschalter ist in den Einstellungen schlicht aus. Finde zuerst heraus, was es ist: Schau dir den MOSFET-Zustand und den aktiven Alarm in der App oder in einem Live-Monitor an, und ändere dann nur die Einstellung, die es auslöst.

Lies den Zustand, bevor du etwas änderst

Jedes JK BMS meldet drei Dinge, die du brauchst:

• Lade-MOSFET und Entlade-MOSFET: an oder aus.
• Aktive Alarme: der Schutz, der gerade ausgelöst hat.
• Die höchste und niedrigste Zellspannung, die Temperaturen und den Strom.

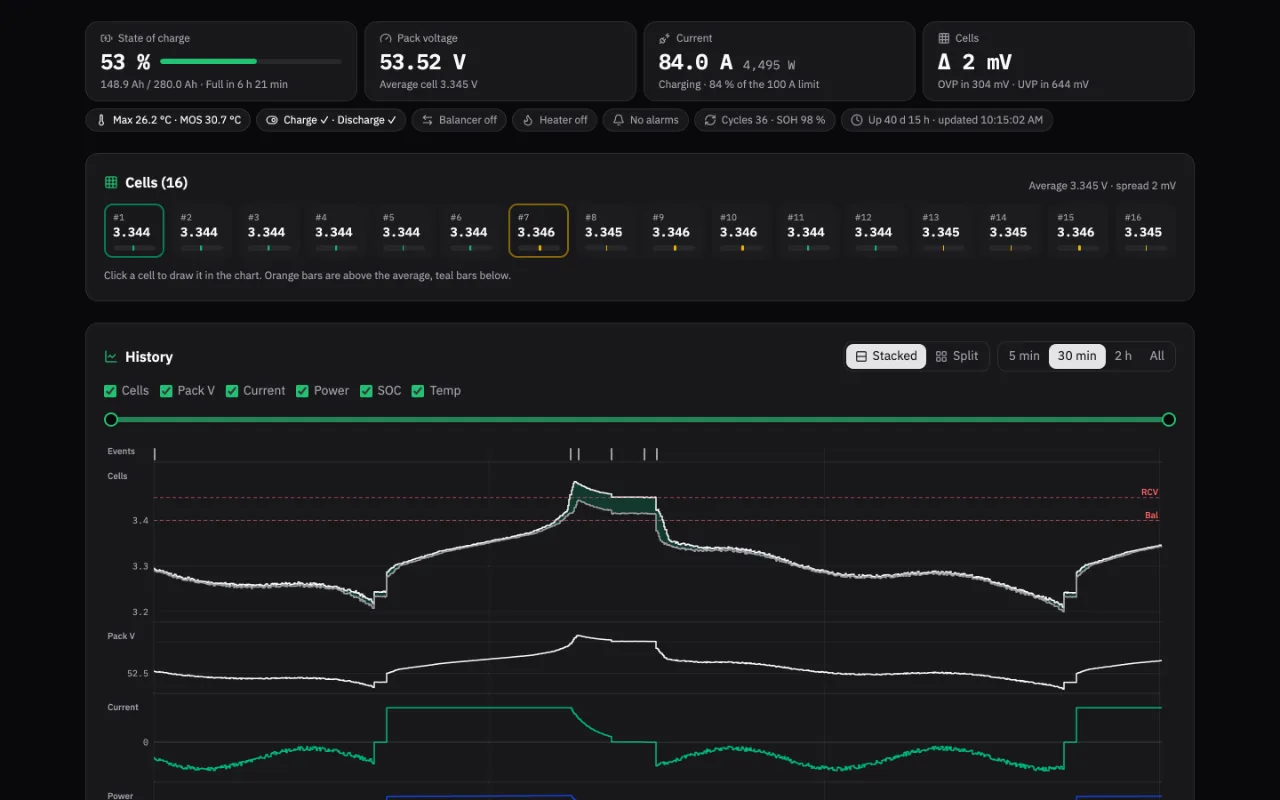

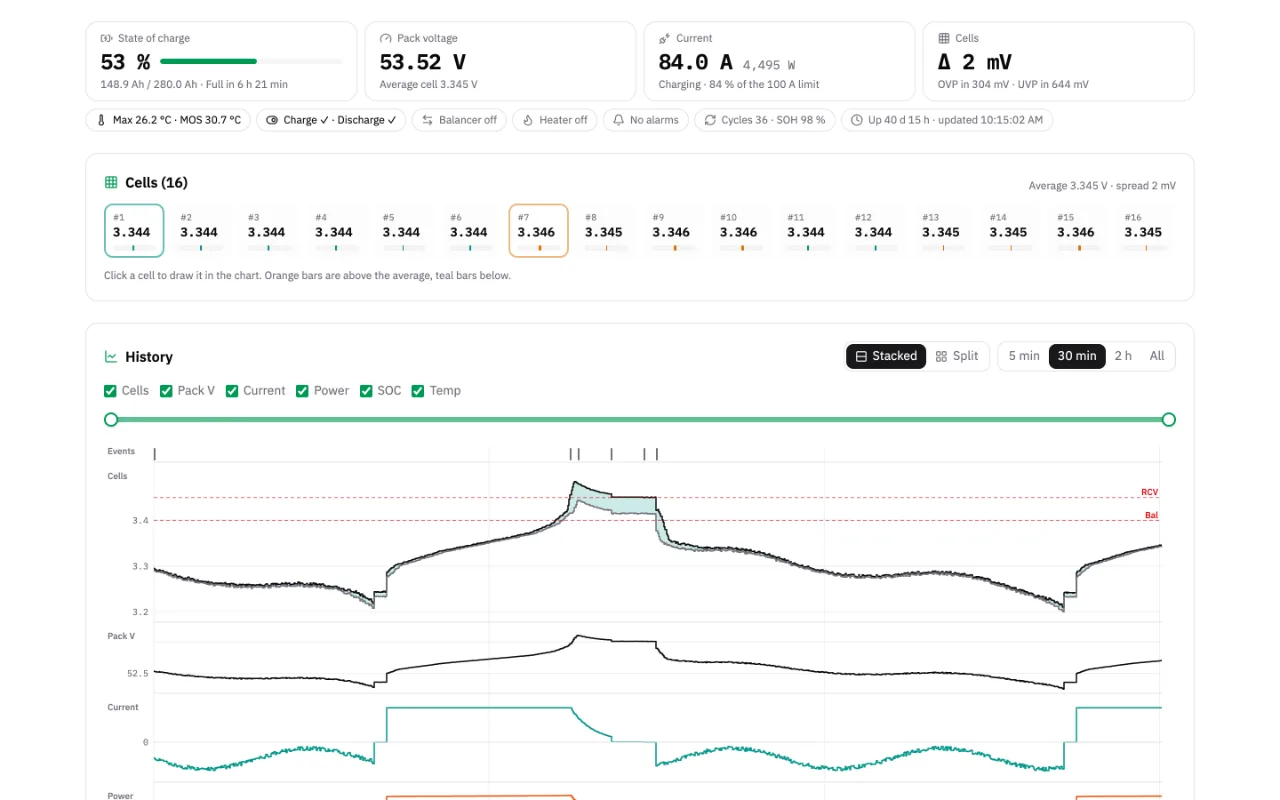

Die JK-App zeigt sie auf dem Hauptbildschirm. In JK Preset Studio zeigt der Live-Monitor dieselben Werte, zeichnet ein Diagramm auf und färbt einen Statushinweis gelb oder rot, sobald ein Schutz auslöst, sodass du siehst, was kurz vor dem Ladestopp passiert ist.

Warum ein JK BMS nicht lädt

Zellüberspannung. Der häufigste Fall. Eine Zelle läuft vorneweg, erreicht Zell-OVP und stoppt den ganzen Akku, während die anderen noch nicht voll sind. Die Lösung ist selten ein höherer OVP: Es braucht eine Ladespannung passend zur Zellenzahl, einen Balancer, der früher arbeitet, und eine Freigabespannung (OVPR) deutlich unter OVP. Der Ratgeber zum Überladeschutz geht das Schritt für Schritt durch.

Temperatur. Lithiumzellen dürfen unter dem Gefrierpunkt nicht geladen werden, also sperrt das BMS das Laden unter der Grenze für niedrige Ladetemperatur. Das ist richtiges Verhalten, kein Fehler. Der Ratgeber zu Temperatur und Heizung erklärt die Grenzen und die Heizung.

Überstrom. Liefert das Ladegerät länger als die Verzögerung mehr als die Lade-OCP-Grenze, schaltet das BMS ab und wartet die Freigabezeit ab, oft 60 Sekunden, bevor es neu versucht. Ein großes Wechselrichter-Ladegerät kann das immer wieder auslösen.

Warum ein JK BMS nicht entlädt

Unterspannung. Erreicht die niedrigste Zelle Zell-UVP, stoppt das Entladen, bis sie sich auf UVPR erholt hat. Kommt immer dieselbe Zelle zuerst dort an, während die anderen noch gut geladen sind, ist diese Zelle schwach. Der Ratgeber zur schwachen Zelle zeigt, wie du sie im Log findest.

Überstrom und Kurzschluss. Eine Last über der Entlade-OCP-Grenze löst nach der Verzögerung aus und gibt nach der Freigabezeit wieder frei. Die Kondensatoren eines Wechselrichters ziehen beim Anschließen kurz einen riesigen Strom, was wie ein Kurzschluss aussieht. Der Ratgeber zu OCP und SCP nennt sichere Werte.

Schlaf und Abschaltung. Ein schlafendes BMS schaltet alles ab. Der Smart-Sleep-Ratgeber erklärt, wann das passiert und wie du es weckst.

Die Schalter, die niemand prüft

In den Einstellungen gibt es einen Schalter Lade-MOSFET und einen Schalter Entlade-MOSFET. Ist einer aus, sperrt das BMS diese Richtung komplett und zeigt keinen Alarm. Sie werden versehentlich in der App ausgeschaltet, durch eine importierte Einstellungsdatei oder durch einen Wechselrichter, der das BMS über RS485 oder CAN steuert. Lies die Einstellungen und prüfe beide, bevor du nach etwas Komplizierterem suchst.

Finde die Ursache im Detail Log

Ist der Stopp passiert, als du nicht hingeschaut hast, exportiere das Detail Log aus der JK-App und öffne es in der Log-Analyse. Sie ordnet jeder Auslösung ihre Freigabe zu, zeigt den MOSFET-Zustand auf einer Zeitachse und nennt die Einstellung hinter jedem Schutz. Der Ratgeber zu Neustarts und Stromereignissen erklärt die Spalten CHG und DSG Zeile für Zeile.

FAQ

Warum lädt mein JK BMS, entlädt aber nicht?

Der Entlade-MOSFET ist aus. Prüfe auf einen Alarm für Unterspannung, Entlade-Überstrom oder Temperatur, und kontrolliere dann, ob der Entlade-MOSFET-Schalter in den Einstellungen an ist. Auch ein Fernbefehl vom Wechselrichter kann ihn abschalten.

Wie lange bleibt ein JK BMS nach Überstrom aus?

So lange wie die Freigabezeit dieses Schutzes, oft 60 Sekunden für Lade- und Entlade-OCP. Ist der Strom beim Wiedereinschalten noch zu hoch, löst er erneut aus.

Warum lädt mein JK BMS nicht, obwohl die Zellen nicht voll sind?

Wahrscheinlich hat eine Zelle Zell-OVP vor den anderen erreicht. Schau auf die höchste Zelle, nicht auf die Packspannung. Balancing und eine niedrigere Ladespannung helfen, kein höherer OVP.
